Hels DN20(3/4'') Pnömatik Pistonlu Vana Tek Çıkışlı Normalde Kapalı Paslanmaz 316 Kalite (1016)

PPV40 Açılı Koltuk Vanalar, pnömatik olarak çalıştırılan pistonlu vanalardır. Bu vanalar, vakum, buhar ve hatta agresif sıvılar dahil olmak üzere gaz akışını düzenlemek için kullanılır. Yüksek viskozite ile de çalışabilirler.

Açılı koltuk vanalarının sağlam tasarımı, onları zorlu uygulamalarda popüler bir seçim haline getirir. Yüksek çevrim ömrüne sahiptirler, bu da onları küresel vanalara kıyasla daha uzun ömürlü kılar. Esas olarak kimyasal, su ve kanalizasyon, yiyecek ve içecek, petrol ve gaz endüstrilerinde kullanılırlar.

AVANTAJLAR

Ek Bilgiler:

Normalde kapalı pnömatik pistonlu vanalar, basınçlı hava kullanarak akışkan (sıvı veya gaz) akışını kontrol eden vanalardır. "Normalde kapalı" terimi, vananın enerji verilmediğinde (yani hava basıncı uygulanmadığında) kapalı durumda olduğunu ifade eder.

Çalışma Prensibi:

1. • Vana, bir yay tarafından kapalı konumda tutulur.
   • Piston, yaya karşı bir kuvvet uygulamaz.
   • Akışkan geçişi engellenir.

2. Açık Durum (Enerji Var):

   • Aktüatörün hava girişine basınçlı hava uygulanır.
   • Basınçlı hava, pistonu yayı yenerek hareket ettirir.
   • Pistonun hareketiyle vana açılır.
   • Akışkan geçişi sağlanır.

3. Kapalı Durum (Enerji Yok):

   • Hava basıncı kesildiğinde, yay pistonu eski konumuna geri iter.
   • Vana kapanır.
   • Akışkan geçişi tekrar engellenir.

Özetle:

Pnömatik pistonlu vanalar, basınçlı havanın piston üzerinde yarattığı kuvvetle açılıp kapanır. Normalde kapalı tipte, vana enerji verilmediğinde kapalıdır ve enerji verildiğinde (hava basıncı uygulandığında) açılır.

Avantajları:

• Hızlı açma ve kapama
• Yüksek akış kapasitesi
• Güvenilir çalışma
• Kolay kontrol
• Çeşitli akışkanlar için uygunluk

Kullanım Alanları:

Pnömatik pistonlu vanalar, endüstriyel otomasyon, üretim hatları, makine kontrolü, kimya, gıda, tekstil gibi birçok alanda yaygın olarak kullanılır.

Ek Bilgiler:

• Pnömatik pistonlu vanalar, genellikle iki veya üç yollu olarak tasarlanır.
• Vana gövdesi, akışkanın türüne ve çalışma koşullarına uygun malzemeden yapılır (örneğin, paslanmaz çelik, pirinç, plastik).
• Aktüatör boyutu, vananın büyüklüğüne ve gerekli açma/kapama kuvvetine göre seçilir.

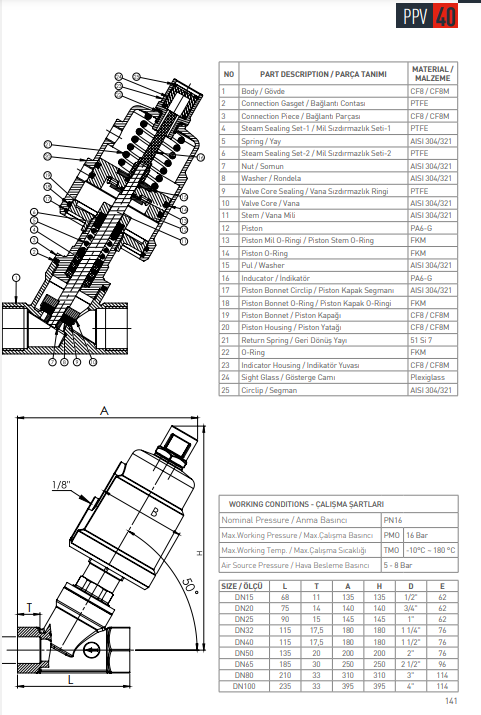

PARÇA TANIMI / PART DESCRIPTIONMALZEME / MATERIALGövde / BodyCF8/CF8M (Paslanmaz Çelik Döküm)Bağlantı Contası / Connection GasketPTFE (Politetrafloroetilen)Bağlantı Parçası / Connection PieceCF8/CF8M (Paslanmaz Çelik Döküm)Sızdırmazlık Seti-1 / Steam Sealing Set-1PTFE (Politetrafloroetilen)Yay / SpringAISI 304/321 (Paslanmaz Çelik)Sızdırmazlık Seti-2 / Steam Sealing Set-2PTFE (Politetrafloroetilen)Somun / NutAISI 304/321 (Paslanmaz Çelik)Rondela / WasherAISI 304/321 (Paslanmaz Çelik)Vana Sızdırmazlık Ringi / Valve Core SealingPTFE (Politetrafloroetilen)Vana Yuvası / Valve CoreAISI 304/321 (Paslanmaz Çelik)Vana Mili / Valve StemAISI 304/321 (Paslanmaz Çelik)Piston / PistonPA6-G (Poliamid)Piston Mili O-Ringi / Piston Stem O-RingFKM (Viton)Piston O-Ringi / Piston O-RingFKM (Viton)Pul / Washer-Indikator / IndicatorPA6-6 (Poliamid)Piston Kapak Segmanı / Piston Bonnet CirclipAISI 304/321 (Paslanmaz Çelik)Piston Kapak O-Ringi / Piston Bonnet O-RingFKM (Viton)Piston Kapağı / Piston BonnetCF8/CF8M (Paslanmaz Çelik Döküm)Piston Yatağı / Piston HousingCF8/CF8M (Paslanmaz Çelik Döküm)Geri Dönüş Yayı / Return Spring-O-Ring / O-Ring-Indikator Yuvası / Indicator HousingCF8/CF8M (Paslanmaz Çelik Döküm)Gösterge Camı / Sight GlassPleksiglasSegman / CirclipAISI 304/321 (Paslanmaz Çelik)
