Çift Plakalı Çekvalfler, sıvı akışını yalnızca bir yönde geçirecek şekilde tasarlanmıştır. Çekvalf, boru hattındaki akış yönünde herhangi bir geri akış olduğunda, yarım disklerden oluşan çift yaylı mekanizma devreye girer. Bu mekanizma, geri akışı engellemek için pozitif kapama sağlar. Kauçuk sızdırmazlık diski, geri akışa karşı yüksek sızdırmazlık sağlar ve esnek yapısıyla ses oluşumunu önler. Bu sistem, çekvalfin çalışma durumunu kolayca görsel olarak doğrulamanızı sağlar.
Çift Plakalı Çekvalflerin hafif yapısı, esnekliği artırır ve montajı klasik çekvalflerden daha kolay hale getirir. Uluslararası flanş standartlarına uygun üretilmiş bu valfler, hem yatay hem de dikey montaj seçenekleriyle farklı tesisatlarda sorunsuz çalışır.
Çift Plakalı Çekvalfler, minimum akış sınırlamasıyla çalışmaya uygun şekilde tasarlanmıştır. Bu çekvalfler, çift yaylı yarım disklerin boru hattında çalışma şekliyle yüksek performans gösterir. Kauçuk sızdırmazlık diskleri, geri akışa karşı pozitif kapama sağlar ve esnek sızdırmazlık özellikleriyle ses oluşumunu engeller.

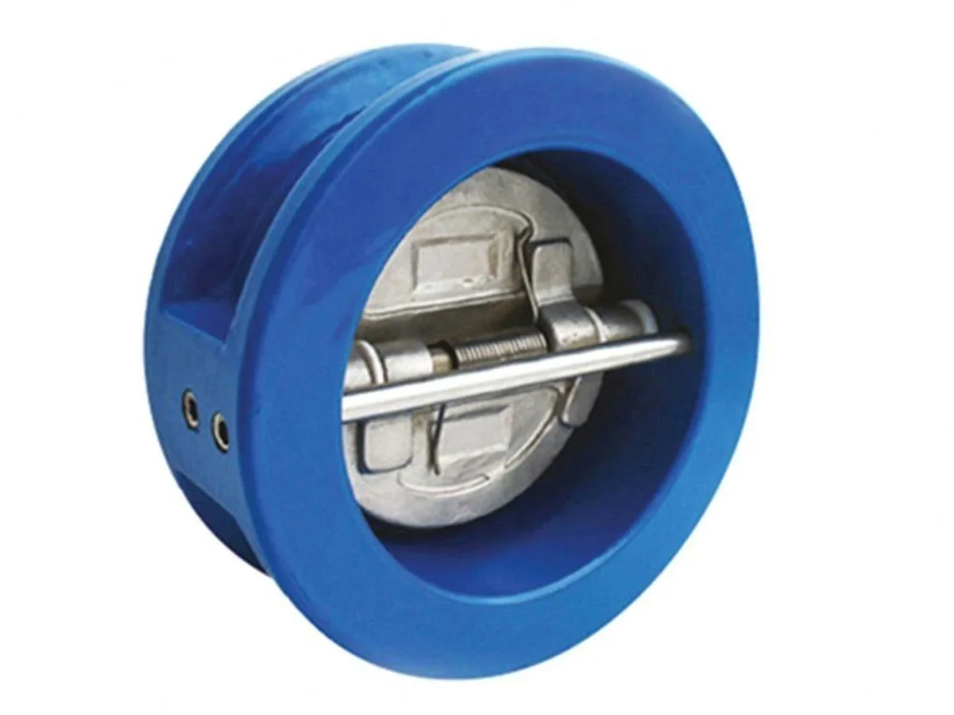

Ayvaz ÇV-20/21/25/26 Çift Plakalı Çekvalfler, hafif yapılarıyla daha fazla esneklik sunar. Klasik çalpara çekvalflere kıyasla montajı daha kolaydır ve flanşlar arası mesafe daha kısadır. Ayrıca, uluslararası flanş standartlarına (DIN, ANSI, JIS & BS) uygun olarak üretilir.
Bu çekvalfler, kompakt tasarım, kolay montaj, iyi akış özelliği, düşük basınç kaybı ve dikey ve yatay montaj imkanı gibi avantajlarla dikkat çeker.
Teknik Özellikler:
- Gövde:
- GG25 Pik Döküm (ÇV-20/25)
- GGG40 Sfero Döküm (ÇV-21/26)
- Disk:
- AISI 316 Paslanmaz Çelik (ÇV-20/21)
- GGG 40 Nikel Kaplı (ÇV-25/26)
- Bağlantılar: Wafer tip
- Nominal Çap: DN50 (2”) – DN600 (24”)
- Basınç Değerleri: Maks. 16 bar’a kadar
- Sıcaklık Aralığı: Malzeme yapısına göre -10 °C’den 110 °C’ye kadar
Kullanım Alanları:
- Isıtma, soğutma ve iklimlendirme sistemleri
- Yüksek frekans hatları
- Yangın söndürme ve sulama sistemleri
- Gemi mekanik ve soğutma sistemleri
- Demir, çelik, maden endüstrisi
- Mineral ve yağ endüstrisi
- Ağaç işleri ve kağıt endüstrisi
- Tekstil endüstrisi
- Su hatları
Ayvaz ÇV-20/21/25/26 Çift Plakalı Çekvalfler, güvenilir ve dayanıklı yapılarıyla farklı endüstriyel uygulamalarda mükemmel bir akış kontrol çözümü sunar.
