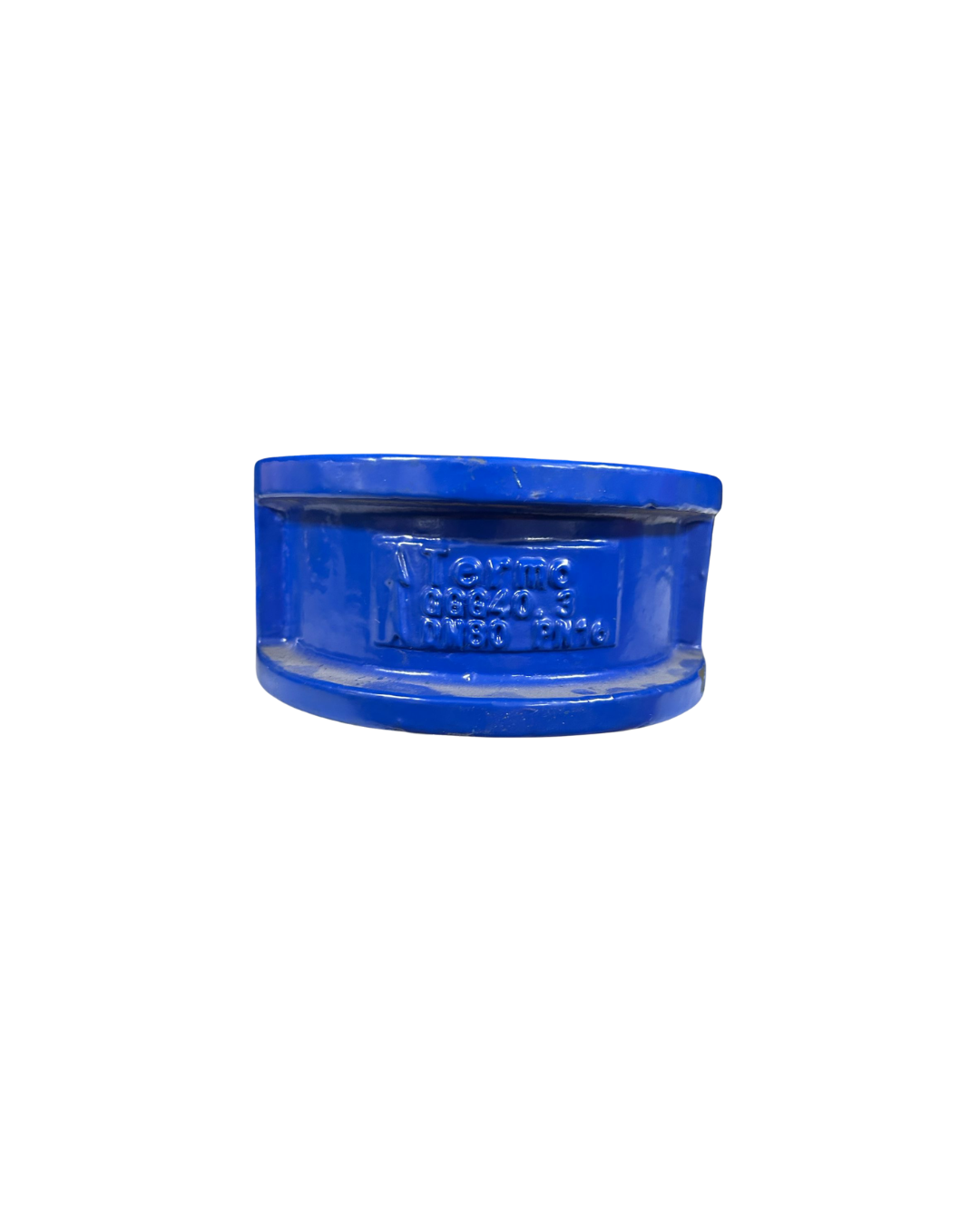

Dual Çekvalf
Ürün Kodu: Çift Plakalı Çekvalf
Basınç Sınıfı: PN16 (Nominal Basınç 16 bar)
Bağlantı Tipi: Wafer (Flanşlar arasına sıkıştırma)
Boyut Aralığı: DN50 - DN350 (Nominal Çap 50 mm - 350 mm)
Gövde Malzemesi: GG25 (Dökme Demir) / GGG40 (Sfero Döküm)
Klape Malzemesi: AISI 316 (Paslanmaz Çelik) / GGG40 (Nikel Kaplı)
Maksimum Çalışma Sıcaklığı: 110°C
Maksimum Çalışma Basıncı: 16 bar
Boyut Normu: DIN 3202 - K4
Ürün Açıklaması:
Dual Çekvalf, endüstriyel uygulamalarda geri akışı engellemek için kullanılan güvenilir bir valf türüdür. Wafer tipi bağlantı yapısı sayesinde montajı son derece kolaydır ve az yer kaplar. Çift plakalı tasarım, geri akışı engelleyen iki yarım diskten oluşur. Akış doğru yönde ilerlediğinde, diskler açılır ve akışın geçmesine izin verir. Akış ters yönde hareket ettiğinde, diskler kapanarak geri akışı engeller. GG25 dökme demir gövde ve GGG40 sfero döküm klape malzemeleri, uzun ömürlü kullanım sağlar.
Maksimum 16 bar basınca ve 110°C'ye kadar olan sıcaklıklara dayanıklı olan Dual Çekvalf, dayanıklılığı ile öne çıkar. Bu valf, DIN 3202 - K4 boyut normlarına uygun olarak üretilmiştir ve kolay montaj imkanı sunar.
Uygulama Alanları:
- Su ve atık su arıtma tesisleri
- HVAC sistemleri
- Kimya ve petrokimya endüstrisi
- Gıda ve içecek endüstrisi
- Enerji santralleri
- Endüstriyel boru hatları
Avantajları:
- Kompakt tasarım ve kolay montaj
- Yüksek dayanıklılık ve uzun ömür
- Geri akışı engelleme özelliği ile sistem güvenliği sağlar
- Düşük basınç kaybı ile verimli akış kontrolü
- Geniş uygulama alanı ve çeşitli malzeme seçenekleri
Dual Çekvalf Çalışma Prensibi
Dual Çekvalfler, geri akışı engelleyerek boru hatlarında güvenli ve verimli akış sağlamak için kullanılır. Bu çekvalflerin çalışma prensibi, içlerindeki çift plakalı tasarıma dayanmaktadır. Her iki disk bir yay ile birbirine bağlanır ve akış yönüne göre hareket eder.
Çalışma Prensibi:
- Çift Plakalı Yapı: Dual Çekvalf, iki adet yarım diskten oluşur ve bu diskler yaylı bir mekanizma ile hareket eder. Akışkan doğru yönde ilerlediğinde, diskler açılır ve akışın geçmesine izin verir. Akışkan ters yönde hareket ettiğinde, diskler kapanarak geri akışı engeller.
- Kapanma Mekanizması: Geri akış olduğunda, diskler kapanarak geri akışın sistemde hasar oluşturmasını önler. Bu sayede, boru hattındaki tıkanıklıkları ve sistem arızalarını engeller.
- Yaylı Tasarım: Çift plakalı çekvalflerdeki yaylar, basınca göre disklerin açılmasını veya kapanmasını sağlar. Bu sistem, düşük basınç kayıpları ve yüksek verim sağlar.
Avantajları:
- Yüksek Akış Verimliliği: Çift plakalı tasarımı sayesinde düşük basınç kaybı yaratır ve sistem verimliliğini artırır.
- Kompakt ve Dayanıklı: Çift plakalı yapı, montaj alanı tasarrufu sağlar ve uzun ömürlüdür.
- Geri Akışa Karşı Güvenlik: Bu valfler, ters yönde oluşabilecek geri akışı etkin şekilde engeller.
Uygulama Alanları:
- Su ve atık su arıtma tesisleri
- HVAC sistemleri
- Enerji santralleri
- Endüstriyel boru hatları
- Kimya ve petrokimya endüstrisi
