DIŞTAN BASINÇLI KOMPANSATÖR NEDİR | NE İŞE YARAR | KULLANIM ALANLARI NELERDİR?

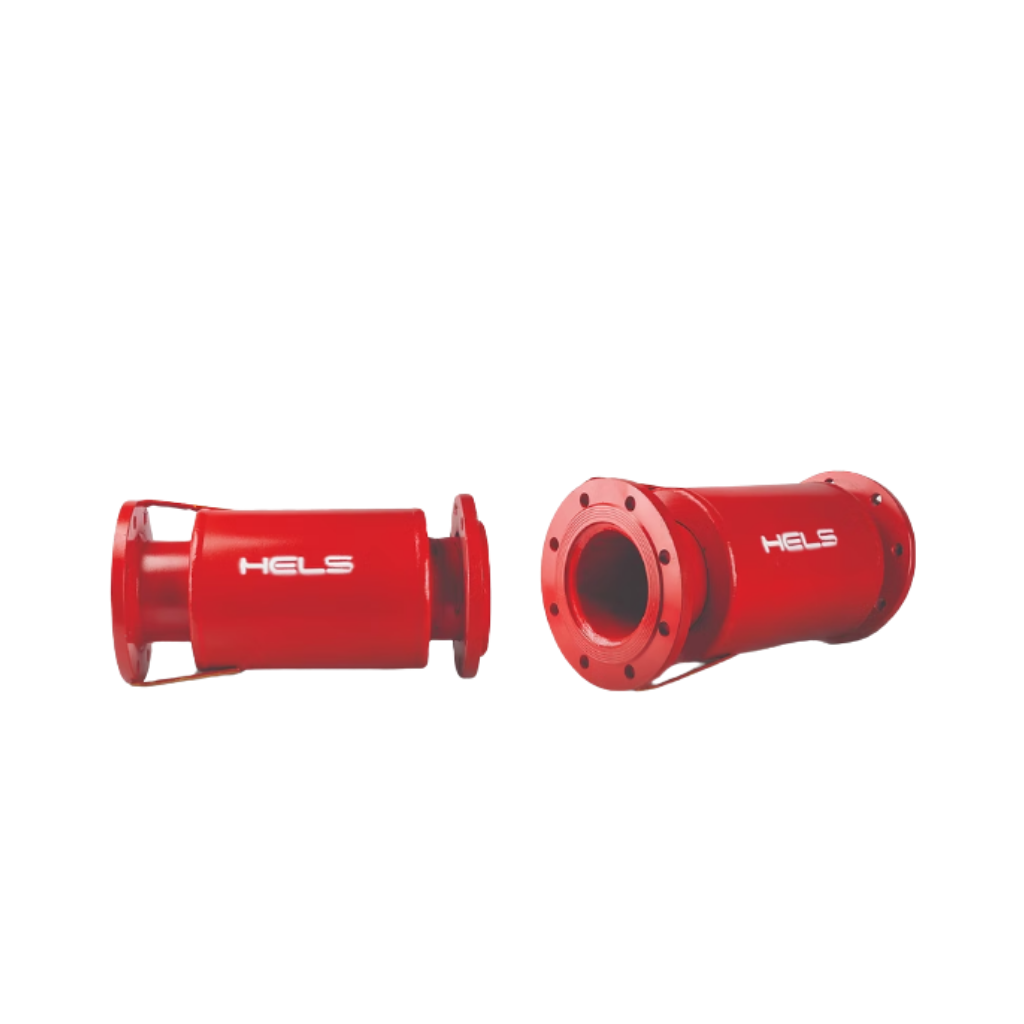

Dıştan basınçlı kompansatör, eksenel tip metal körüklü kompansatörler arasında yer alır.
Bu kompasatör çok uzun ve düz hatlarda daha az kompansatör kullanımı için tercih edilir.
Flanşlı ve kaynak boyunlu olmak üzere 2 tipi vardır. Kaynak boyunlu dıştan basınçlı kompansatör ile flanşlı dıştan basınçlı kompansatörlerin kullanım alanları farklıdır.
DIŞTAN BASINÇLI KOMPANSATÖR NEDİR?
Çok uzun ve düz hatlarda daha az kompansatör kullanımı için tercih edilen dıştan basınçlı kompansatör, yapısı gereği 30-60-90-120 mm toplam hareketleri alabilen, montaj ve kullanım kolaylığı olan kompansatör tipidir. Normal kompansatörlerin yüksek basınç ve genleşmelerde daha çabuk deformasyona uğraması nedeniyle tercih edilirler.
DIŞTAN BASINÇLI KOMPANSATÖR NE İŞE YARAR?
Çok uzun boru hatlarında meydana gelen yüksek genleşmenin absorbe edilebilmesi için çok boğumlu kompansatörler kullanılırken, boğum adedinin artması kompansatörün burulma olasılığını da artırır. Bu sorun dıştan basınçlı kompansatör kullanılarak ortadan kaldırılır.
Dış yapısı gereği izolasyon kolaylığını da beraberinde getiren dıştan basınçlı kompansatör, yatay ve düşey hatlardaki eksenel hareketlenmeleri almak için dizayn edilmiştir.
Körüğün ekseni koruyan ve basınca mukavemetini arttıran dizaynı burulma riskini minimuma indirir ve böylece yüksek basınçlarda çalışma olanağı ortaya çıkar. Özellikle toprak altı uygulamalarda oluşan genleşme ve büzülmelerin absorbe edilmesi için kullanılırlar.
Körüğü paslanmaz çelik olan bu genleşme elemanlarının boruları karbon çeliktir. İsteğe bağlı olarak tamamı paslanmaz çelik ya da farklı bir malzemeden de üretilebilirler.
Bağlantı şekli döner flanşlı, sabit flanşlı, kaynak boyunlu ya da dişlidir.
KULLANIM ALANLARI
Bu genleşme elemanlarının sıcak ve soğuk su sistemleri, kızgın buhar sistemleri, basınçlı hava gibi kullanım alanları vardır. Hatlarda burulma olasılığının olduğu uygulamalar, yer altı boru hatları, kızgın yağ sistemleri ve jeotermal tesislerde tercih edilirliği yüksektir.
Dıştan basınçlı kompansatörlerin flanşlı ve kaynak boyunlu olmak üzere 2 tipi vardır. Kaynak boyunlu dıştan basınçlı kompansatör ile flanşlı dıştan basınçlı kompansatörlerin kullanım alanları farklıdır.
Dıştan basınçlı kompansatörlerde akışkan körüğün hem içine hem de dışında olduğundan dengeli basınç ve yüksek basınca mukavim bir yapısı vardır. Bütün boru sistemlerinde, her türlü akışkanın olduğu sistemlerde kullanılır.
Ürün Bilgileri :
L = -70 +20
Sıcaklık Değerleri = -80 +427
Körük : AISI 304
Bilezik: Çelik Steel ST-37
Dış Boru : Çelik Steel ST-37
Basınç Sınıfı : PN16
