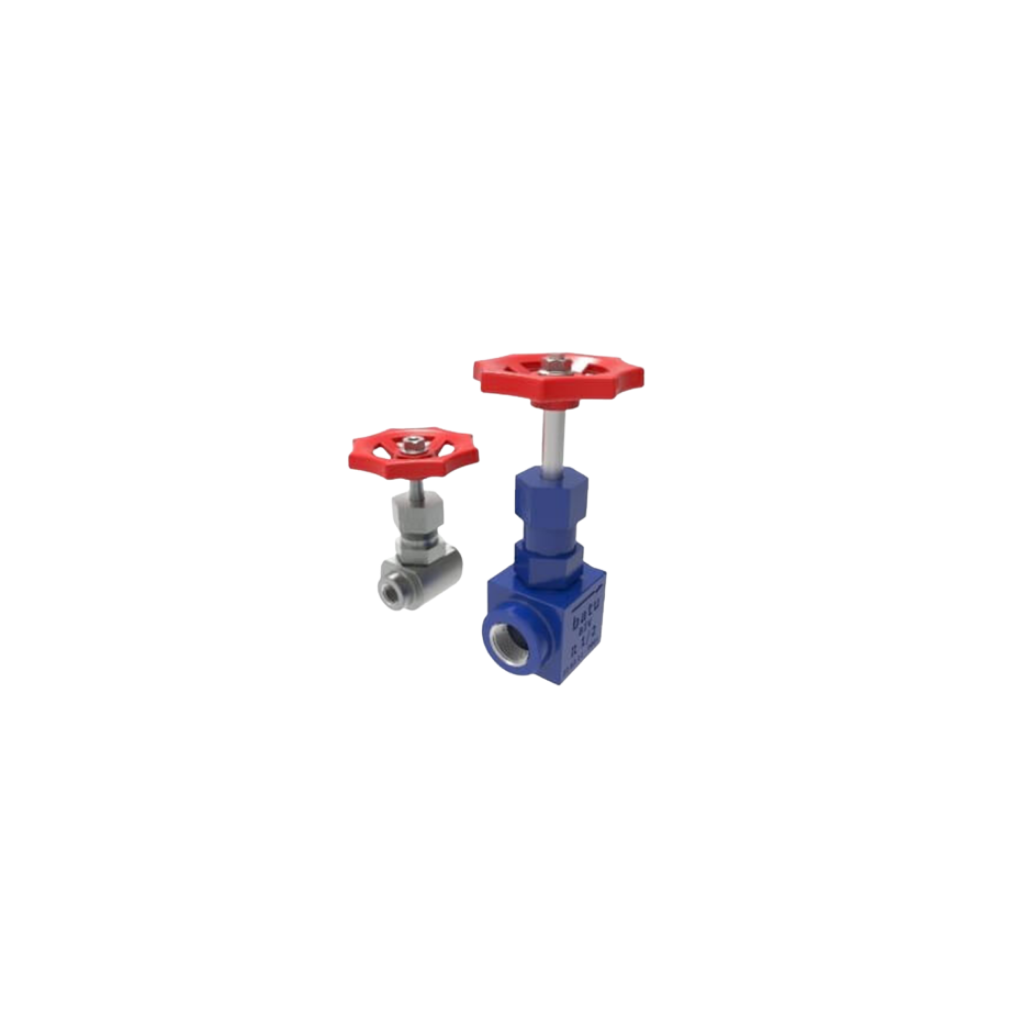

İğneli Vanalar Ne İşe Yarar?
İğneli vanalar, hassas akış kontrolü gerektiren sistemlerde kullanılan özel vana tiplerindendir. İnce uçlu iğne şeklindeki mili sayesinde, akışkanın debisini milimetrik düzeyde ayarlamak mümkündür. Bu özellik, onları özellikle hidrolik sistemler, gaz hatları, ölçüm sistemleri, laboratuvar uygulamaları ve endüstriyel proses kontrol sistemleri için vazgeçilmez hale getirir.İğneli vanalar, genellikle küçük çaptaki boru hatlarında düşük debili akışları kontrol etmek amacıyla tercih edilir. Bu vanalar; yüksek basınca dayanıklı gövde yapısı, kademeli açılma-kapanma özelliği ve sızdırmazlık kabiliyeti sayesinde uzun ömürlü kullanım sunar.
PARÇA LİSTESİ / PART LIST
| PARÇA NO |
PARÇA ADI |
MALZEME |
| ITEM NO |
ITEM DESCRIPTION |
MATERIAL |
| 9 |
SOMUN |
5.6 Gal. - 1.4301 - 1.4301 |
| 8 |
HAREKET VOLANI |
ALÜMİNYUM - ALUMINIUM |
| 7 |
SIZDIRMAZLIK ELEMANI |
COOPER SEAL - COOPER SEAL |
| 6 |
SIZDIRMAZLIK TEFLONU |
PTFE - PTFE - PTFE |
| 5 |
BASINÇ RİNGİ |
MS 58 - 1.4301 - 1.4401 - MS 58 |
| 4 |
HAREKET MİLİ |
1.4301 - 1.4301 - 1.4401 - 1.4301 |
| 3 |
KAPAK |
St 37-2 - 1.4301 - 1.4401 - MS 58 |
| 2 |
HAREKET MİLİ YATAĞI |
St 37-2 - 1.4301 - 1.4401 - MS 58 |
| 1 |
GÖVDE |
St 37-2 - 1.4301 - 1.4401 - MS 58 |
Teknik Bilgiler / Technical Details
-
Boyut / Dimensions: BATUSAN ÖZEL
-
Bağlantılar / Connections: EN 102026-1
-
Çalışma Basıncı / Working Pressure: PN 250
-
Çalışma Sıcaklığı / Working Temperature: -40 °C / +250 °C
Avantajları:
-
Hassas debi kontrolü sağlar.
-
Akışın aniden durmasını ya da başlamasını önler.
-
Paslanmaz çelik, pirinç veya karbon çelik gibi farklı malzeme seçenekleriyle üretilebilir.
-
Sıvı ve gaz sistemlerinde güvenli kullanım sunar.
İğneli Vana Nerelerde Kullanılır?
İğne vanalar, hassas akış kontrolünün gerekli olduğu çeşitli uygulamalarda kullanılır. Genellikle aşağıdaki endüstrilerde kullanılırlar:
- Petrol ve gaz endüstrisinde boru hatlarında ve diğer proses sistemlerinde sıvı ve gaz akışını kontrol etmek için kullanılır.
- Kimyasal işleme tesislerinde kimyasalların ve diğer sıvıların akışını kontrol etmek için kullanılır.
- Enerji santrallerinde buhar ve diğer sıvıların akışını kontrol etmek için kullanılır.
- Su arıtma tesislerinde su ve diğer akışkanların akışını kontrol etmek için kullanılır.
- İlaç endüstrisinde, üretim sürecinde sıvı ve gaz akışını kontrol etmek için kullanılır.
- Hava ve diğer sıvıların akışını kontrol etmek için ısıtma, havalandırma ve iklimlendirme sistemlerinde (HVAC) kullanılır.
- Yiyecek ve içecek endüstrisinde, üretim sürecindeki sıvı ve gaz akışını kontrol etmek için kullanılır.
- Otomotiv endüstrisinde yakıt, yağ ve soğutma sıvısı sistemlerindeki sıvıların akışını kontrol etmek için kullanılır.
- Havacılık endüstrisinde, uçak sistemlerindeki sıvı akışını kontrol etmek için kullanılır.
- Tıbbi cihazlarda, ilaçların ve diğer sıvıların verilmesinde sıvı ve gaz akışını kontrol etmek için kullanılır.
Kontrol Vanalarından Farkı Nedir?
Her iki vana tipi de akış kontrolü için kullanılır ancak aralarında işlevsel ve yapısal farklılıklar vardır:
| Özellik |
İğneli Vana |
Kontrol Vanası |
| Kullanım amacı |
Hassas ve düşük debili akış kontrolü |
Geniş akış aralıklarında otomatik ya da manuel kontrol |
| Kullanım alanı |
Laboratuvarlar, enstrümantasyon, küçük proses hatları |
Endüstriyel tesisler, HVAC, su arıtma, buhar hatları |
| Yapı |
İnce iğne uçlu mil |
Diyafram, küre, disk gibi çeşitli iç yapılar |
| Hassasiyet |
Yüksek |
Orta-yüksek |
| Debi kapasitesi |
Düşük |
Orta-yüksek |
Kontrol vanaları genellikle otomatik sistemlerde kullanılırken, iğneli vanalar manuel ve yüksek hassasiyet gerektiren uygulamalarda öne çıkar.
Neden “Dalgıç Vanası” Olarak da Adlandırılır?
Bazı teknik kaynaklarda, iğneli vanalar "dalgıç vanası" olarak anılabilir. Bu adlandırma, iğne ucunun akışkanın içine adeta bir dalgıç gibi girmesi ve bu sayede akışı kademeli olarak sınırlaması mantığına dayanır. Yani vana mili, akışkan hattının içine ince şekilde dalarak akışı düzenlediği için bu isim kullanılmıştır. Ancak bu kullanım yerel veya sektörel olabilir ve her kaynakta geçerli bir terim değildir.
