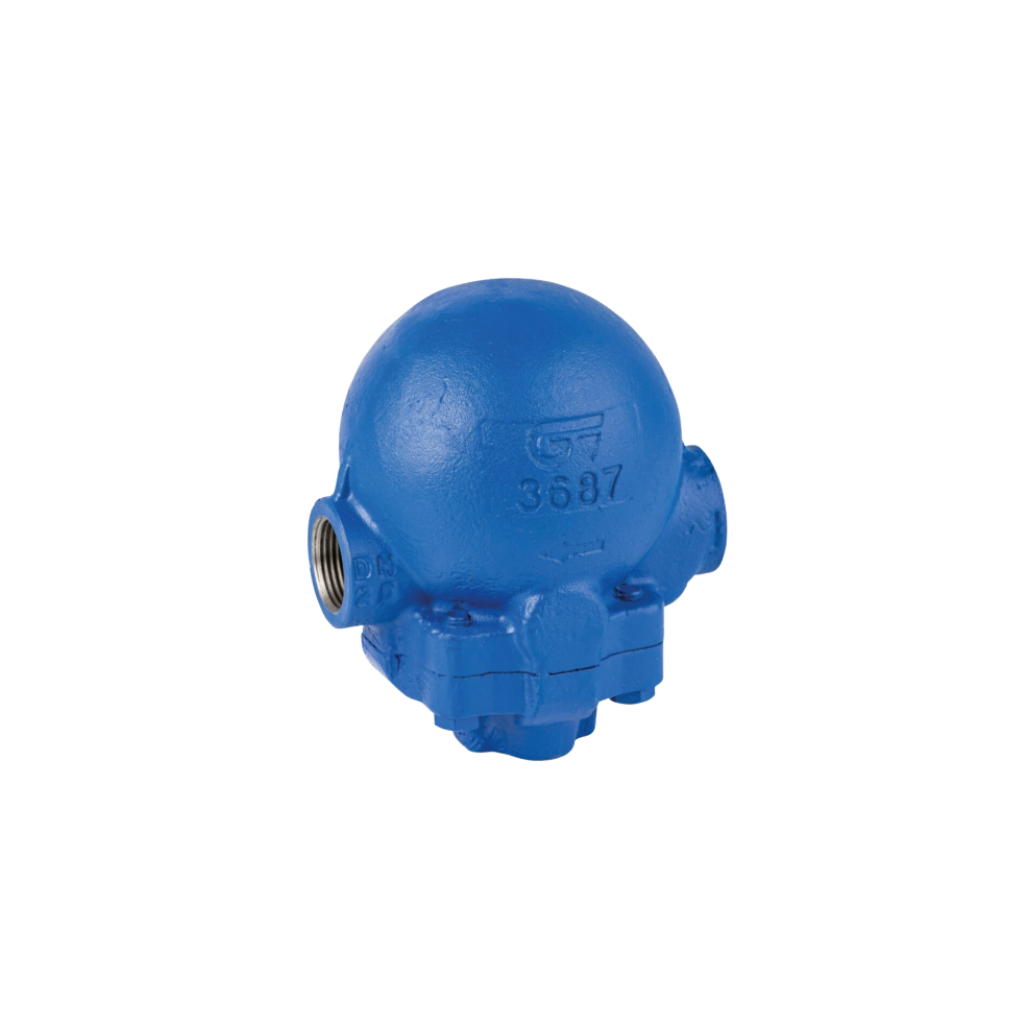

Şamandralı Kondenstop Ne İşe Yarar ?
Şamandıralı kondenstoplar buharlaşma sıcaklığına kadar olan bütün kondensi ve havayı tahliye eder. Ani basınç değişimlerinden etkilenmez. Daha çok kondens tahliyesinin hızlı olması istenen kondens birikiminin boru hattında olmasının sakıncalı olduğu sistemler için tercih edilir. Otomatik sıcaklık kontrollü sistemler için ideal kondenstoptur. Tahliye görevini yerine getiren şamandıranın yanı sıra, hava tahliyesi de gövde içinde mevcut termostatik kapsül tarafından gerçekleştirilir. Böylece eşanjörlerdeki ısı iletimine engel olan tüm kondens ve hava hızlıca tahliye edilmiş olur.Ters Kovalı Kondenstoplar, çok dayanıklı bir tasarıma sahiptirler. Koç darbelerinden etkilenmezler. Kondensi oluştuğu anda tahliye eder. Buhar geldiğinde ise kondenstopun kovaya dolar böylece kovayı yukarı kaldırarak orifisi kapatır. Sistemden kondensin gelmesi ile buhar kısa sürede yoğuşur ve aşağıya iner, orifis açılır ve kondens tahliyesine devam eder. Ancak sistemdeki hava da tıpkı buhar gibi davranacağı için hava sistemden atılamaz ve ısınma gecikebilir. Bu nedenle ters kovalı kondenstopların kullanım alanı oldukça sınırlıdır
Kullanıma Dair Ek Bilgiler :
Şamandıralı kondenstoplar, mekanik prensiple çalıştığı için montajında dikkatli olunmalıdır. Montaj yönü talimatlarına kesinlikle riayet edilmelidir. Aksi durumlarda kondenstop sürekli açık kalarak buhar kaçıracaktır. Ayrıca her kondenstop gibi şamandıralı kondenstopların önüne de pislik tutucu filtre bağlanmalıdır. Bu, şamandıralı kondenstopların ömrünü ve proses verimini arttıracaktır.
MATERIAL LIST / MALZEME LİSTESİ:
1 Cover / Kapak : GGG 40,3
2 Body / Gövde : GGG 40,3
3 Capsule / Kapsül : AISI 304/321
4 Capsule Seat / Kapsül Sidi : AISI 304/321
5 Bolt / Civata : 8,8
6 Float Lever / Şamandıra Kolu : AISI 304/321
7 Float / Şamandıra : AISI 420 8 Cover Gasket / Kapak Contası Graphite
Maksimum Değerler:
Maksimum Basınç : 14 Bar
Maksimum Çalışma Sıcaklığı : 250°C
Differansiyel Basıncı : 10 ΔP
🔧 Delta P (ΔP) – Diferansiyel Basınç Nedir?
Delta P, bir buhar tuzağının giriş (inlet) ve çıkış (outlet) noktaları arasındaki basınç farkını ifade eder.
Formülü: Giriş - Çıkış
🔍 Şamandralı Kondenstoplarda Delta P Ne Anlama Gelir?
Şamandralı kondenstoplar, yoğuşmuş suyu (kondensi) buharla birlikte sistem dışına atarken, bu işlemi doğru yapabilmeleri için belirli bir minimum diferansiyel basınca (delta P) ihtiyaç duyarlar.
💡 Önemli Noktalar:
-
Yeterli ΔP olmazsa, kondenstop suyu tahliye edemez; sistemde kondens birikir, verim düşer.
-
Çok yüksek ΔP, kondenstopun daha hızlı boşaltım yapmasına olanak sağlar ama vana malzemeleri ve kapasite dikkate alınmalıdır.
-
Şamandralı tiplerde genellikle düşük ΔP ile çalışabilirlik mümkündür, bu yüzden düşük basınç farkı olan sistemlerde tercih edilirler.
⚙️ Pratikte Ne İfade Eder?
-
Bir şamandralı kondenstop ürününün teknik dokümanında “ΔP = 0.3 bar” yazıyorsa, bu tuzak en az 0.3 bar’lık giriş-çıkış basınç farkıyla çalışabilir demektir.
-
Daha yüksek ΔP ile daha fazla kondens tahliyesi yapılabilir (kapasite artar).
