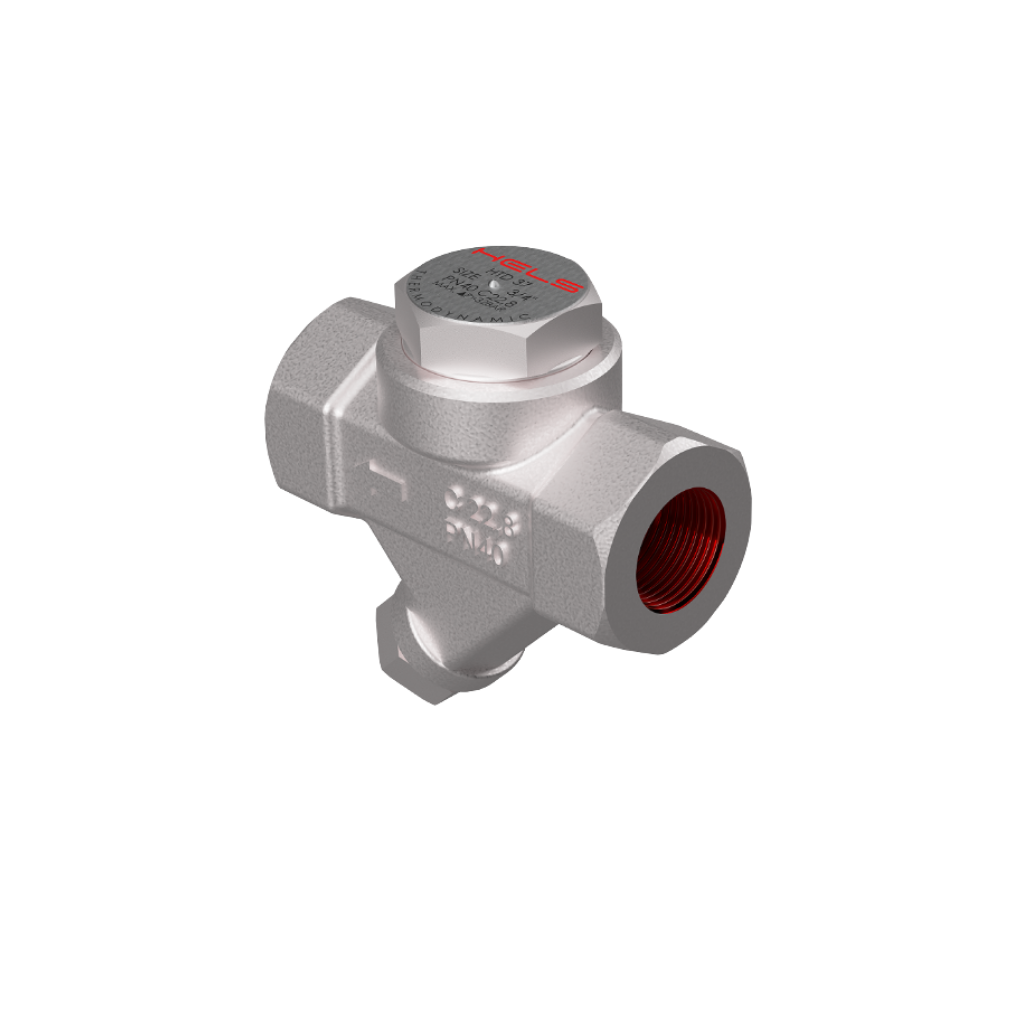

Termodinamik Kondenstop Nedir?
Termodinamik kondenstoplar, buhar ve kondensin dinamik basınç farkına (termodinamik özelliklerine) göre kesintili çalışır ve genel olarak buharlaşma sıcaklığının 2-3 ºC altına kadar olan sıcak kondensi tahliye eder. Termodinamik kondenstoplar giriş – çıkış bağlantılarından oluşan, gövde, sit ve diskin oturduğu boşluğun, kapağı açmakapama işlemini gerçekleştiren disk ve filtreden oluşurlar. Hareketli tek parçası bu disktir. Gövde aynı merkezli iki yatak çemberine sahiptir. İç çember girişi, dış çember ise dış yuvayı çevreler. Bu yatak çemberinin arasında çıkış delikleri vardır. Yatak çemberlerinin yüzeyleri çok duyarlı olarak düzgün şekilde işlenip leplenmiştir. Dolayısıyla disk her iki yatak çemberinin üzerine aynı anda oturur ve kondenstopun kapalı pozisyonda olması için giriş- çıkış arasında vana görevi yapar. Üst kapak ise diskin yukarı hareketini sınırlayan alt yatağın izdüşümü şeklinde düşünülmüş bir yüzeye sahiptir. Bu durumda diskin üstünde her zaman bir boşluk mevcuttur. Bu boşluk kontrol haznesi olarak adlandırılır ve disk ile üst yatak kenarları arasında kondenstopun en önemli görevini üstlenir. Disk, dış çember üstüne oturduğunda kontrol haznesini çıkıştan ayırır. Termodinamik kondenstopların sızdırmazlık bölümü paslanmaz çelik olup, gövde dövme çelikten imal edilmiştir. Çalışma şartlarında, karşı basınç, ön basıncın %80 ini geçmemelidir. Aksi durumda kondenstop kapama yapamayacağı için buhar kaçıracaktır. Kondens yüküne bağlı olarak kesikli tahliye yapabilir. Bakım kolaylığıyla birlikte tüm yedek parçalarının temin edilmesi mümkündür. Filtresi gövdenin altındadır ve temizleme işlemi oldukça kolaydır. Sağlam yapısı nedeniyle koç darbelerinden etkilenmezler. Bu sebeple; kollektör, ana buhar hat cebi ve hat sonu için en ideal seçimdir. Ancak hava tahliyesinde zayıf kaldığı için eşanjör çıkışlarında kullanılması tavsiye edilmez
İç Malzemeleri ve Materyalleri:
1 Cover / Kapak AISI 303
2 Body / Gövde C22,8
3 Seat / Sit AISI 420
4 Disc / Disk AISI 420
5 Cover Gasket / Kapak Contası AISI 304/321
6 Filter / Filtre AISI 304/321
7 Filter Gasket / Filtre Contası AISI 304/321
8 Cap Nut / Kör Tapa ST37-2
Çalışma Şartları:
Max.Working Pressure / Max.Çalışma Basıncı : PMO Bar 46
Max.Working Temp. / Max.Çalışma Sıcaklığı : TMO °C 400
Max.Differantial Pressure / Max.Fark Basıncı : PMX Bar 32
UYGULAMALAR
Iron Machines Ütüler
Tracking Lines Takip Hatları
Drying Units Kurutma Üniteleri
Pressing Units Presleme Üniteleri
Steam Jacket Pipelines Buhar Ceketli Borular
